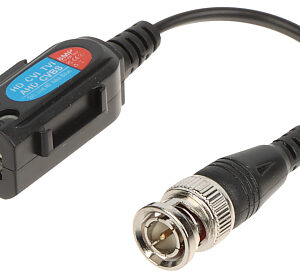

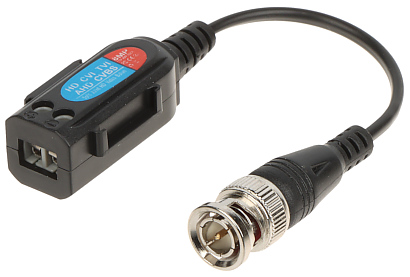

TRANSFORMATOR WIDEO TR-1D*P2

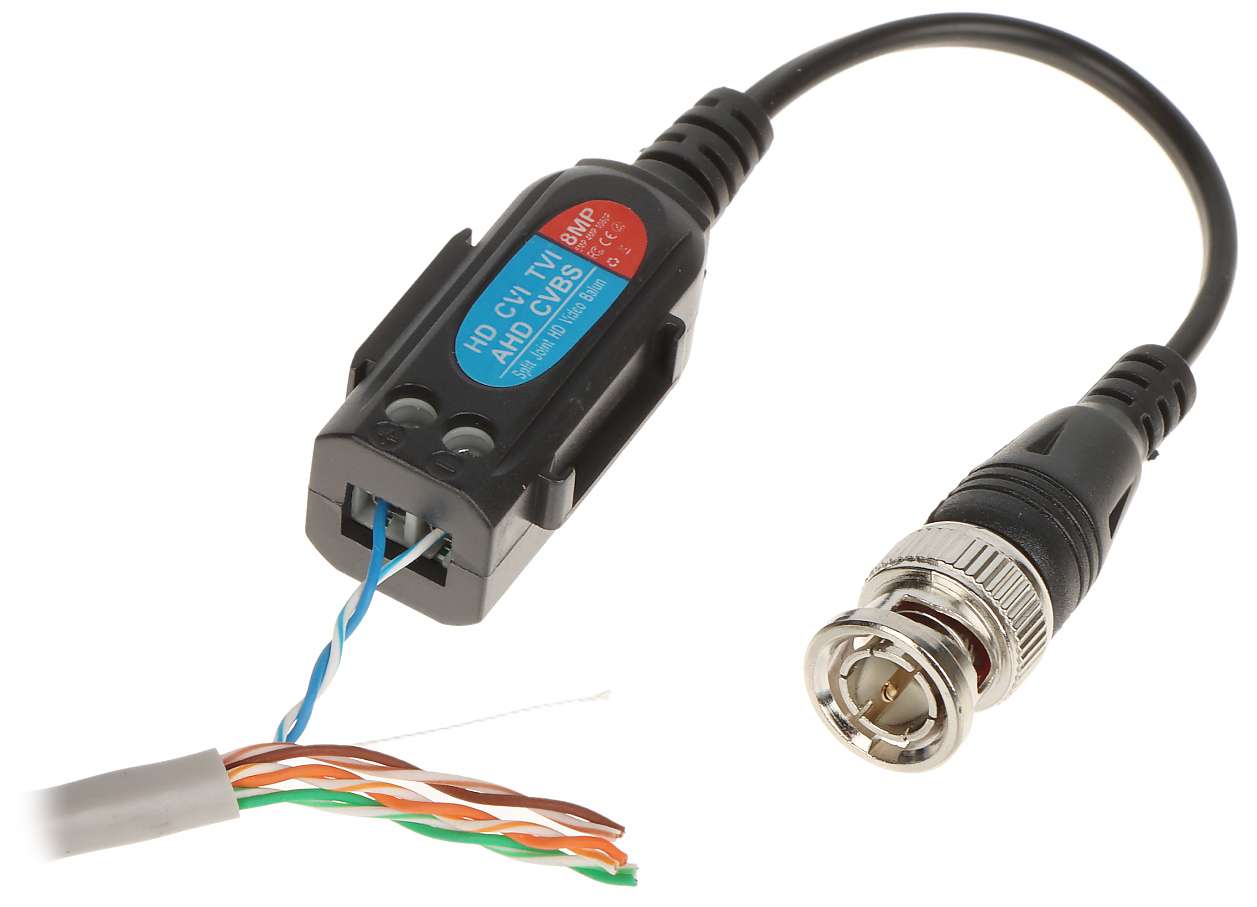

TR-1D*P2 przeznaczony jest do przesyłu sygnału wideo za pomocą skrętki komputerowej
Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne

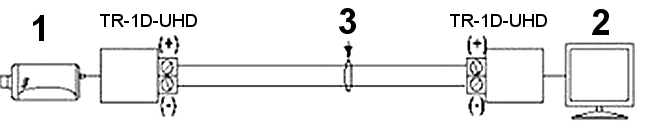

Należy zwrócić uwagę na prawidłowe połączenie zacisków (+) oraz (-)
Odwrotne połączenie spowoduje zakłócenia obrazu
Specyfikacja:

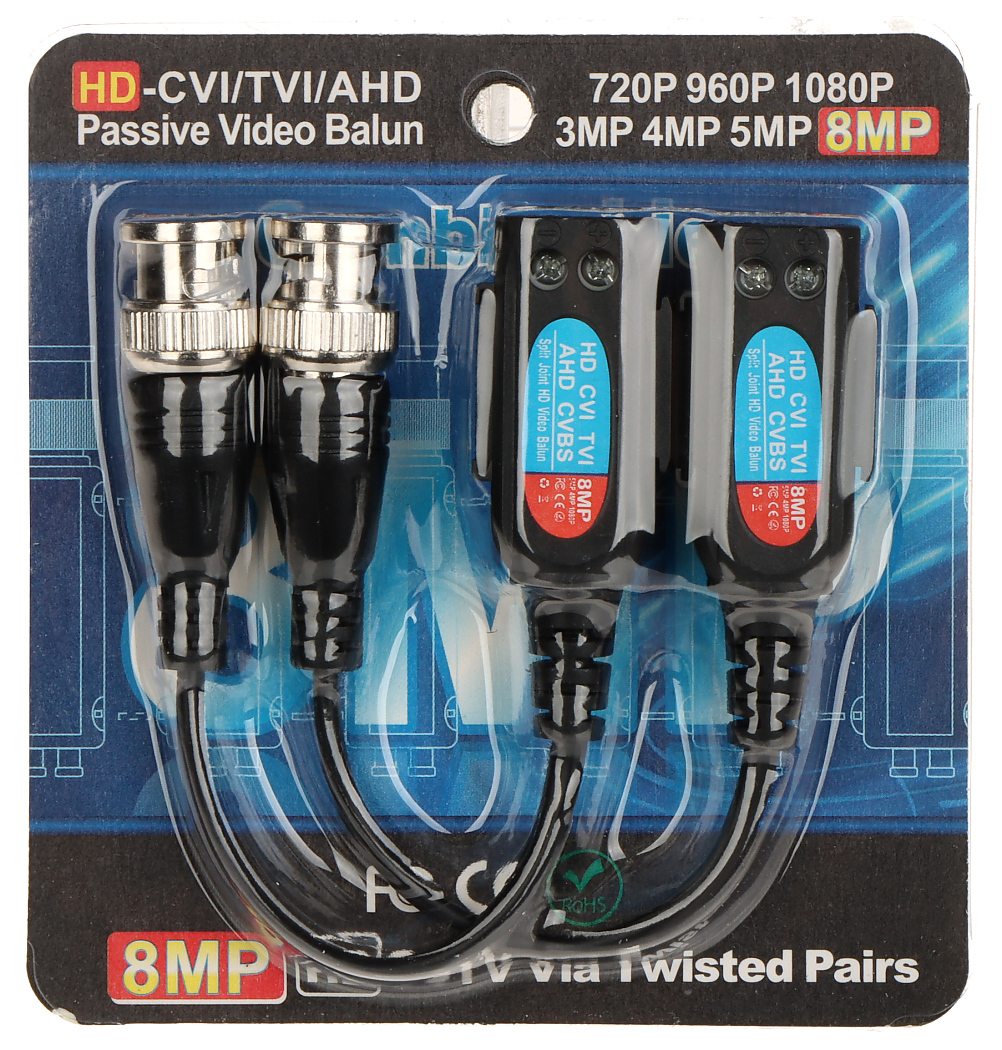

| W opakowaniu: | 2 szt. Podana cena za opakowanie |
| Standard: | |
| Rodzaj urządzenia: | Pasywne |
| Liczba kanałów: | 1 |
| Zasięg wideo: | |
| Napięcie we/wy 75Ω (CVBS): | 1 Vpp |
| Tłumienie: | |
| CMRR (dB @ 5MHz): | 60 dB |
| Impedancja złącza koncentrycznego: | 75 Ω |
| Impedancja złącza symetrycznego: | 100 Ω |
| Typ złącza koncentrycznego: | BNC Wtyk na przewodzie 0.09 m |
| Typ złącza symetrycznego: | Zaciski kablowe |
| Temperatura pracy: | -10 °C … 55 °C |
| Dopuszczalna względna wilgotność otoczenia: | < 95 % |
| Waga: | 0.018 kg |

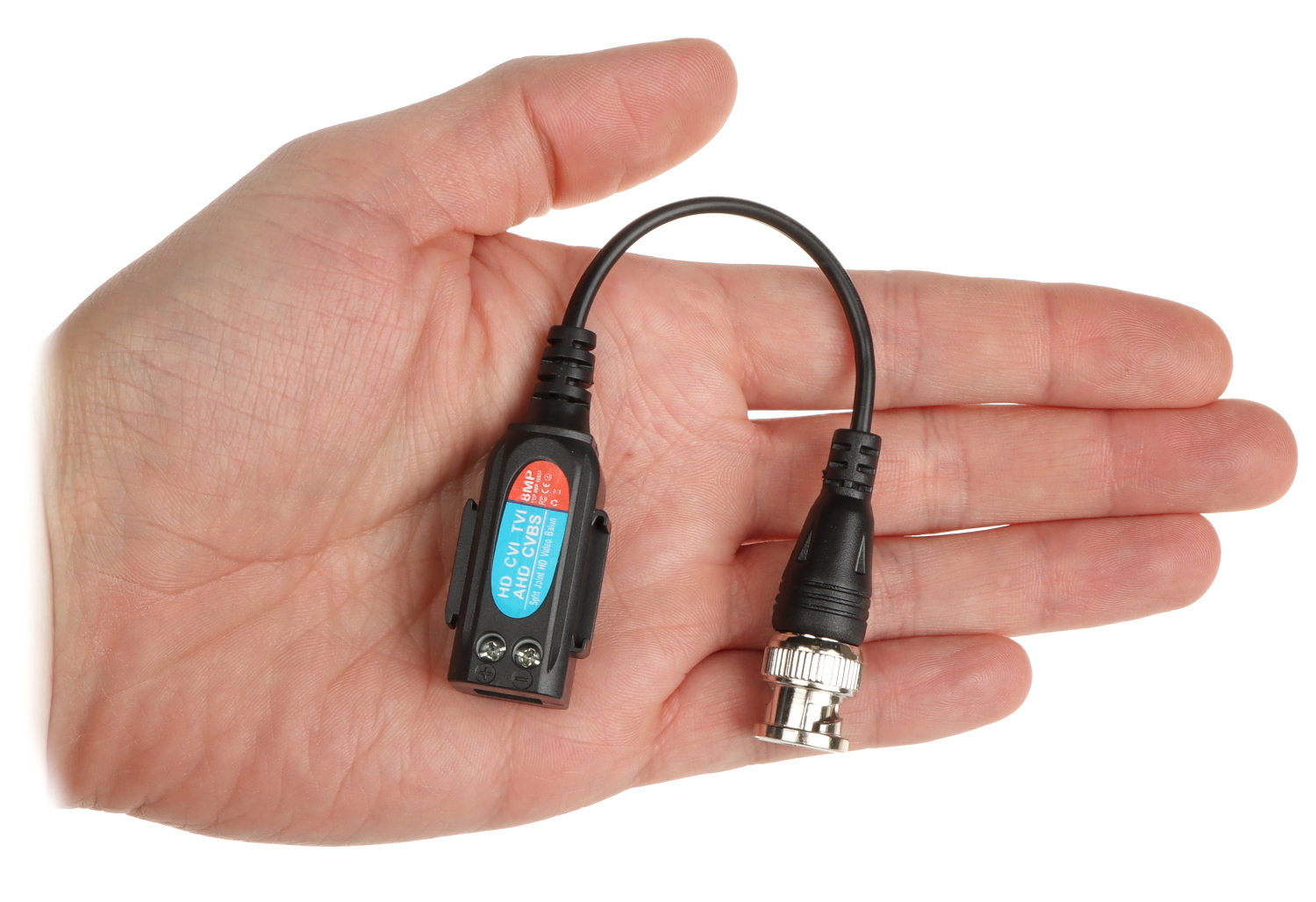

| Wymiary: | 16 x 15 x 43 mm |
| Gwarancja: | Dożywotnia gwarancja |
Pliki do pobrania:
| CE |
Testy:
Charakterystyka częstotliwościowo-amplitudowa – 2 transformatory zwarte na krótko (RF PWR OUT = 0 dBm)
