Opis

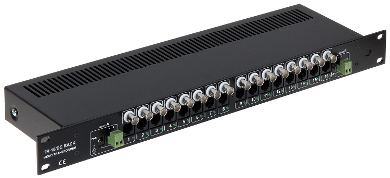

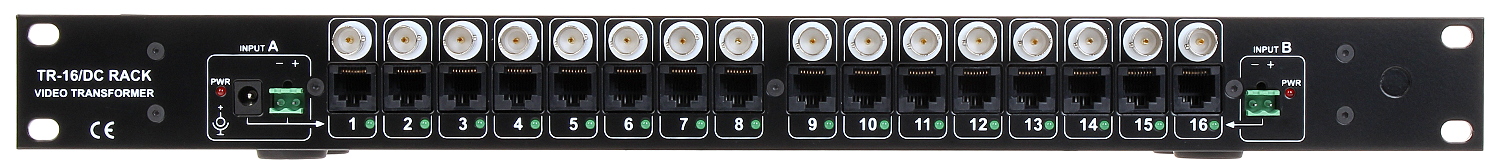

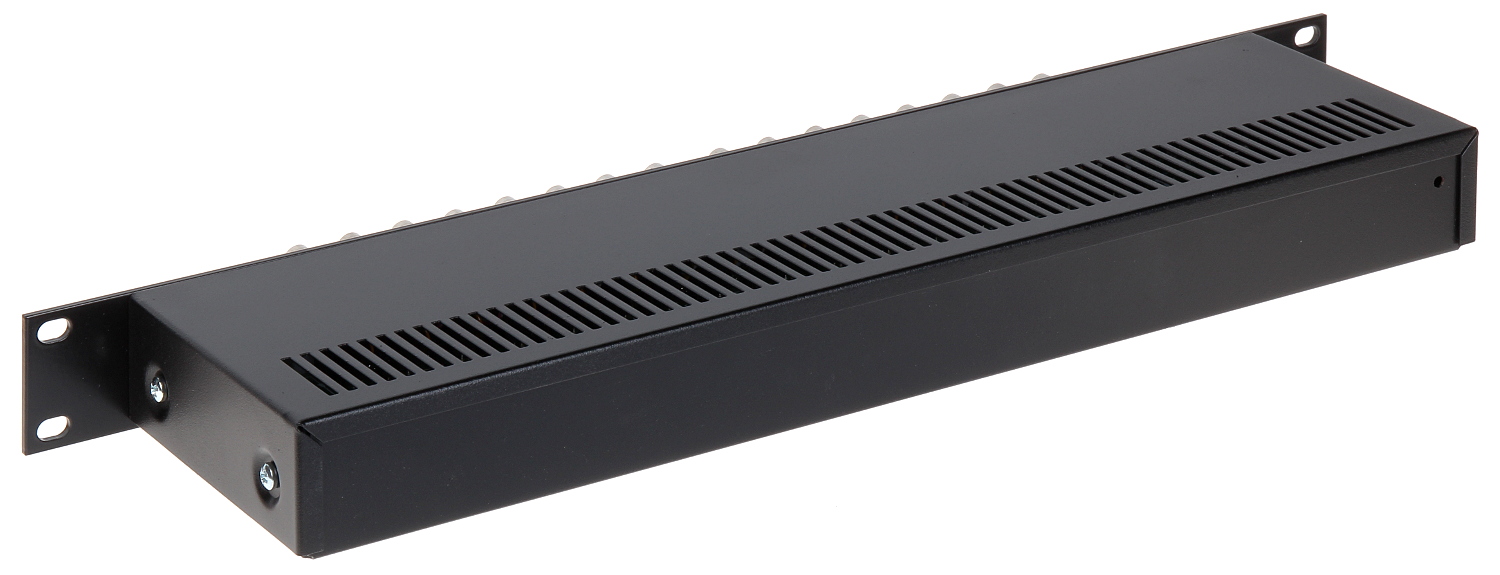

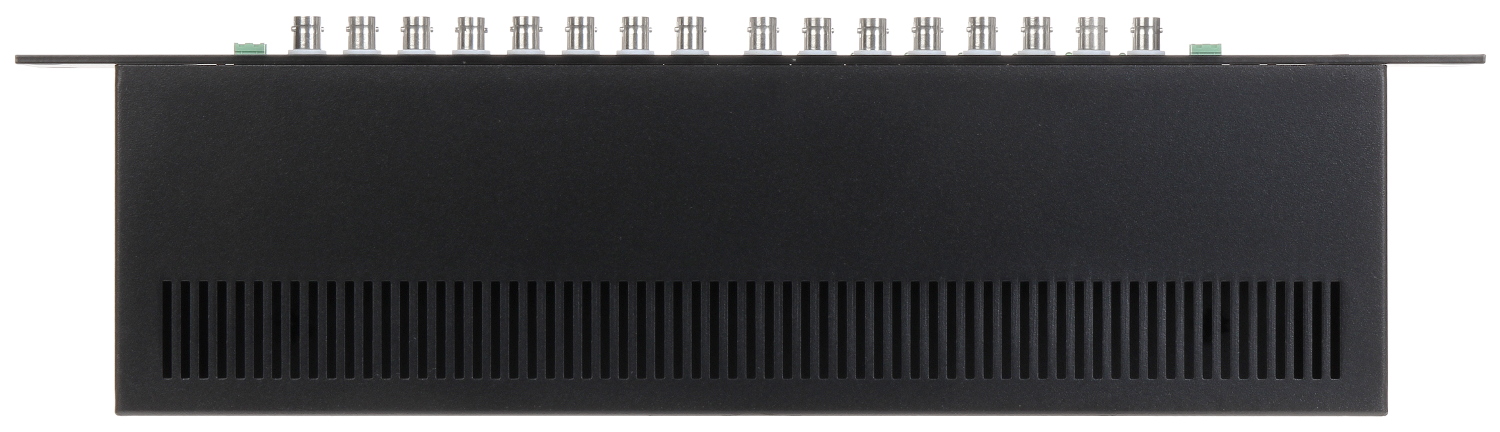

TRANSFORMATOR WIDEO TR-16/DC-RACK
TR-16/DC-RACK przeznaczony jest do przesyłu sygnału wizyjnego i zasilania za pomocą skrętki komputerowej (UTP, FTP)
Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne
Sygnał video wykorzystuje jedną parę skrętki, pozostałe trzy pary wykorzystane są do przesyłu napięcia zasilania

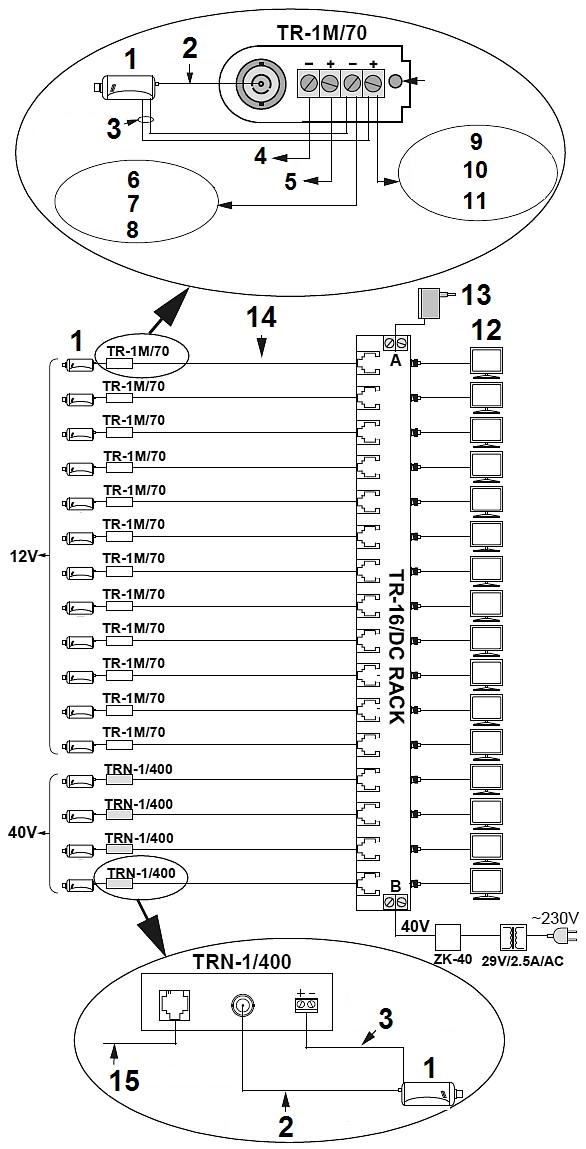

TR-16/DC-RACK może być zasilane z jednego lub dwóch zewnętrznych zasilaczy (A lub B)
Przez nagrzany bezpiecznik płynie niewielki prąd
Specyfikacja:
| Standard: | |
| Napięcie wejściowe: | max. 40 V DC max. 10 A Złącze zasilania “A” max. 10 A Złącze zasilania “B” |
| Rodzaj urządzenia: | Pasywne / Odbiornik |
| Liczba kanałów: | 16 Wideo + DC |
| Napięcie we/wy 75Ω (CVBS): | 1 Vpp |
| Prąd wyjściowy: | 1 A @ 1 … 16 |
| Zasięg wideo: | |
| Napięcie wyjściowe: | max. 40 V |
| Tłumienie: | |

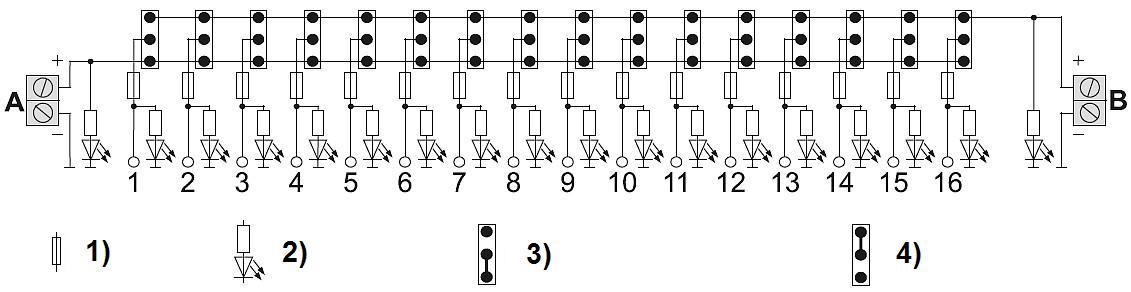

| Wybrane cechy: | Każde z 16 wyjść zasilania można przyporządkować do zasilacza “A” lub “B” za pomocą zworek znajdujących się wewnątrz obudowy urządzenia |
| Impedancja złącza symetrycznego: | 100 Ω |
| Typ złącz: | 16 x BNC Gniazdo Wideo 2 x Zaciski kablowe DC 2.1 / 5.5 mm Gniazdo DC |

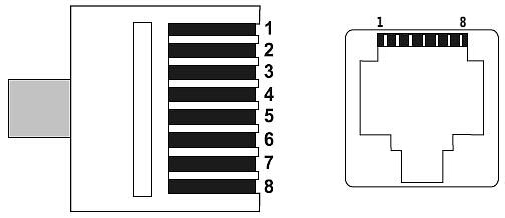

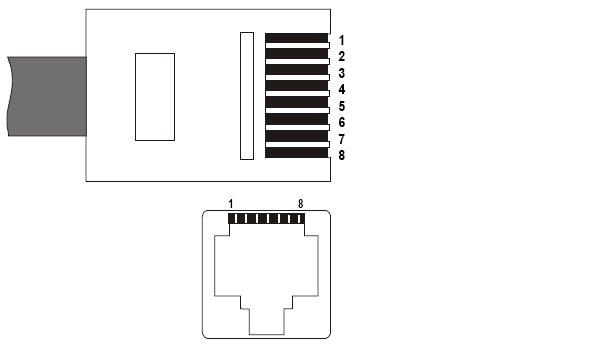

| Typ złącza symetrycznego: | 16 x RJ-45 (8-pin, 4 pary) Gniazdo |
| Typ obudowy: | RACK 19″, 1U |
| Dopuszczalna względna wilgotność otoczenia: | < 95 % |
| Temperatura pracy: | -40 °C … 55 °C |
| Zasięg zasilania: | 353 m @ 50 mA |
| Waga: | 1.250 kg |
| Wymiary: | 483 x 44 x 245 mm |
| Gwarancja: | 3 lata |
| Producent / Marka: | DELTA |
Pliki do pobrania:
| CE | Instrukcja PL | Instrukcja EN |
Testy:
Charakterystyka częstotliwościowo-amplitudowa – 2 transformatory zwarte na krótko (RF PWR OUT = 0 dBm)
