Opis

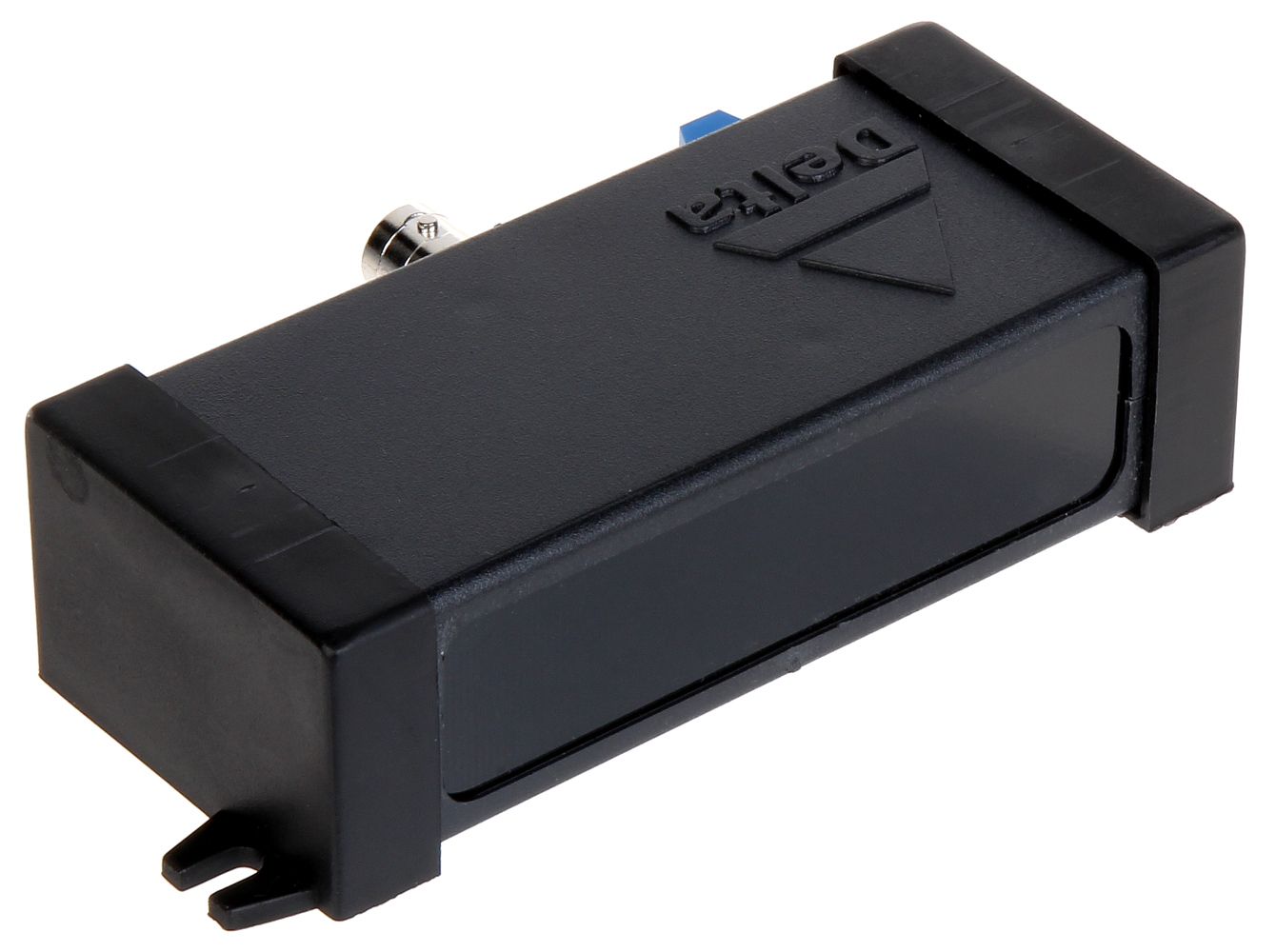

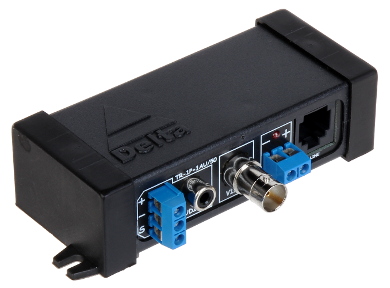

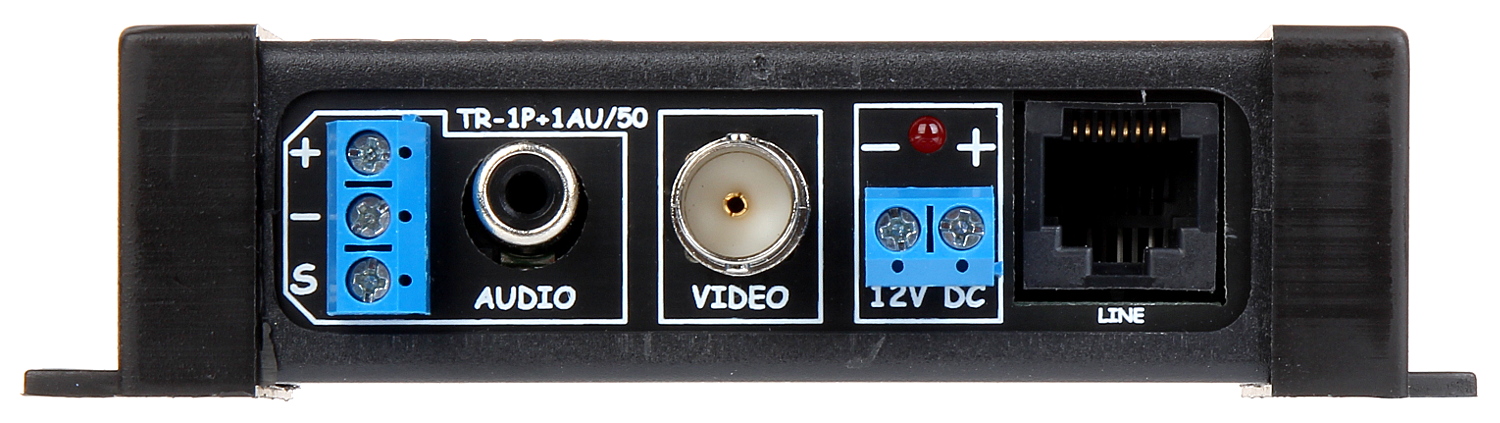

TRANSFORMATOR VIDEO-AUDIO TR-1P+1AU/50
przeznaczony jest do przesyłu sygnału wideo za pomocą skrętki komputerowej.
Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne.

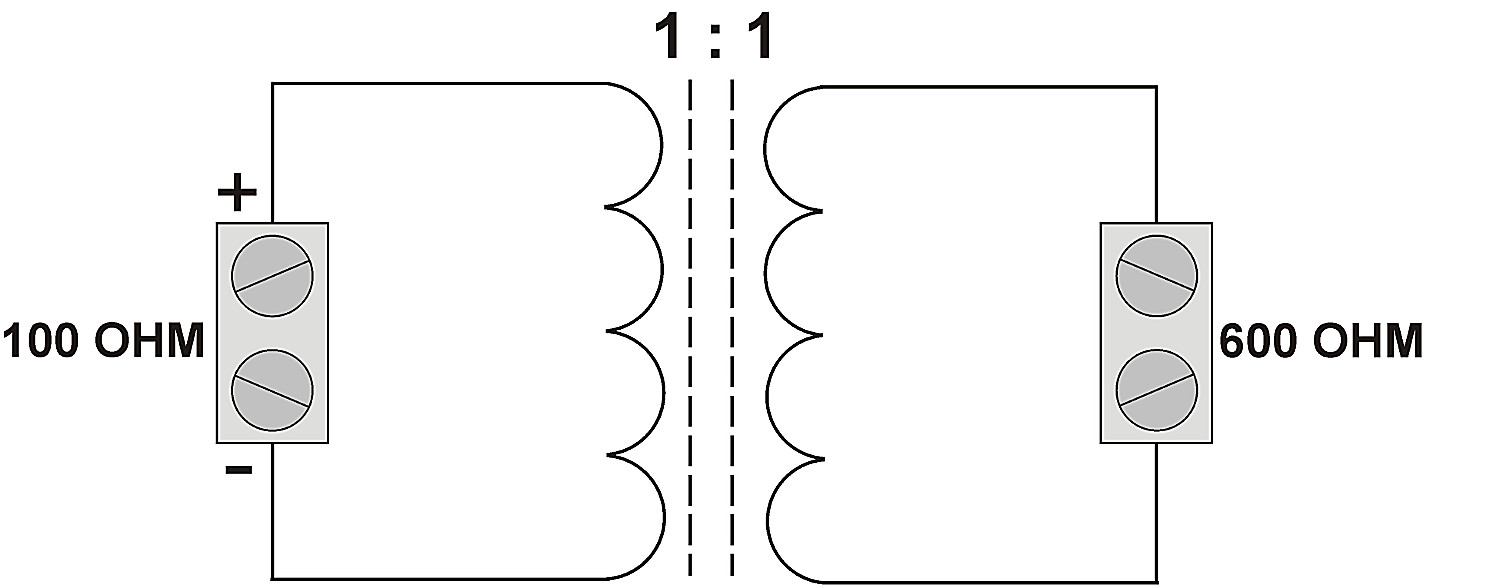

W torze audio następuje separacja galwaniczna i dopasowanie impedancji sygnału 600Ω do impedancji przewodu symetrycznego, co umożliwia przesył sygnału audio do 1200 metrów.
W przypadku braku wykorzystania złączy zasilania można ich użyć do przesyłu sygnału DATA.
Specyfikacja:
| Standard: | |
| Zasięg audio: | max. 1200 m |
| Zasięg wideo: | |
| Tłumienie: | Video
|
| Rodzaj urządzenia: | Pasywne |
| Liczba kanałów: | 1 Wideo 1 AUDIO 1 DC |
| Napięcie we/wy 75Ω (CVBS): | 1 Vpp |
| Zasięg wideo: | max. 400 m UTP kat. 5e |
| Separacja galwaniczna między wejściem a wyjściem: | 600 V – Audio |
| Impedancja złącza koncentrycznego: | 75 Ω Wideo 100 Ω AUDIO |
| Impedancja złącza symetrycznego: | 100 Ω Wideo 100 Ω AUDIO |

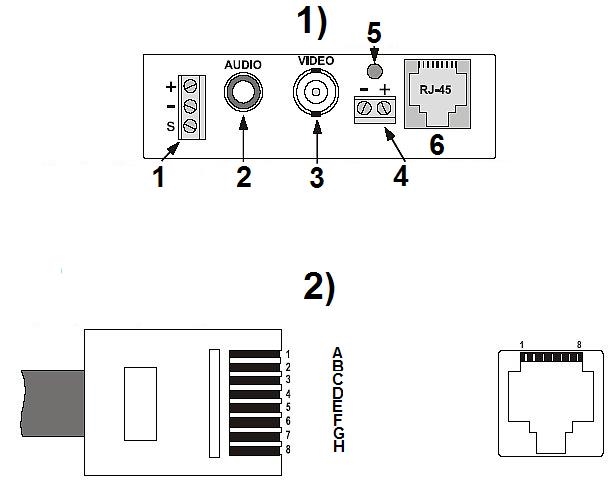

| Typ złącz: | BNC Gniazdo Wideo CINCH Gniazdo / Zaciski kablowe AUDIO Zaciski kablowe DC |
| Typ złącza symetrycznego: | RJ-45 (8-pin, 4 pary) Gniazdo |
| Zasięg zasilania: | Zasilanie 40V DC
Zasilanie 12V DC
|
| Waga: | 0.088 kg |
| Wymiary: | 118 x 30 x 65 mm |
| Gwarancja: | 3 lata |
| Producent / Marka: | DELTA |
Pliki do pobrania:
| CE | Instrukcja PL | Instrukcja EN |
Testy:
Charakterystyka częstotliwościowo-amplitudowa – 2 transformatory zwarte na krótko (RF PWR OUT = 0 dBm)
