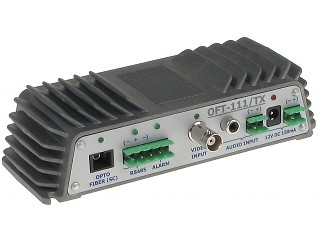

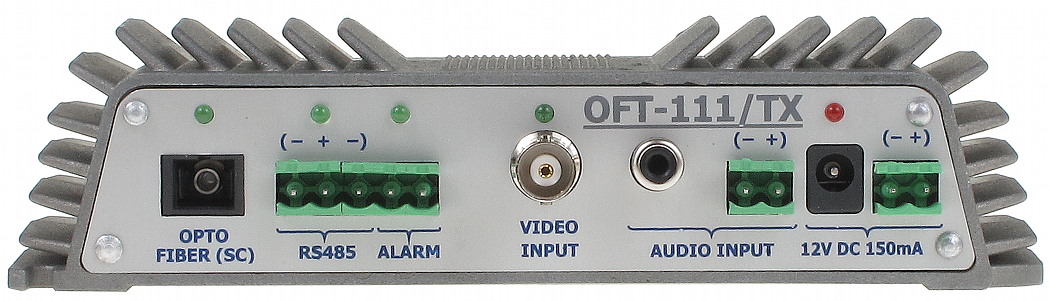

ŚWIATŁOWODOWY NADAJNIK OFT-111/TX 1x VIDEO +1x AUDIO +RS-485 +ALARM

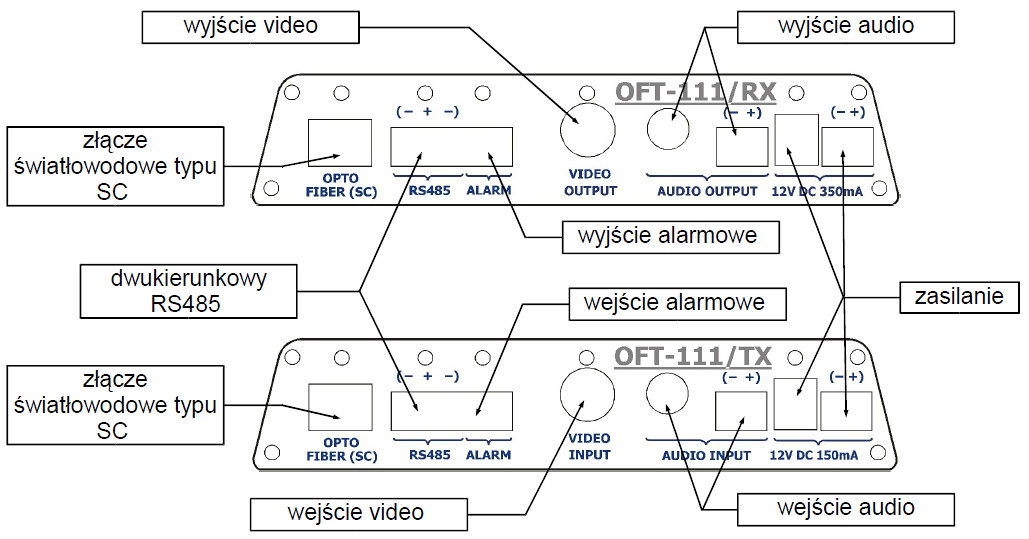

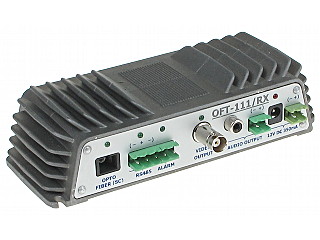

Urządzenie OFT-111 składa się z dwóch odrębnych modułów: nadajnika i odbiornika.

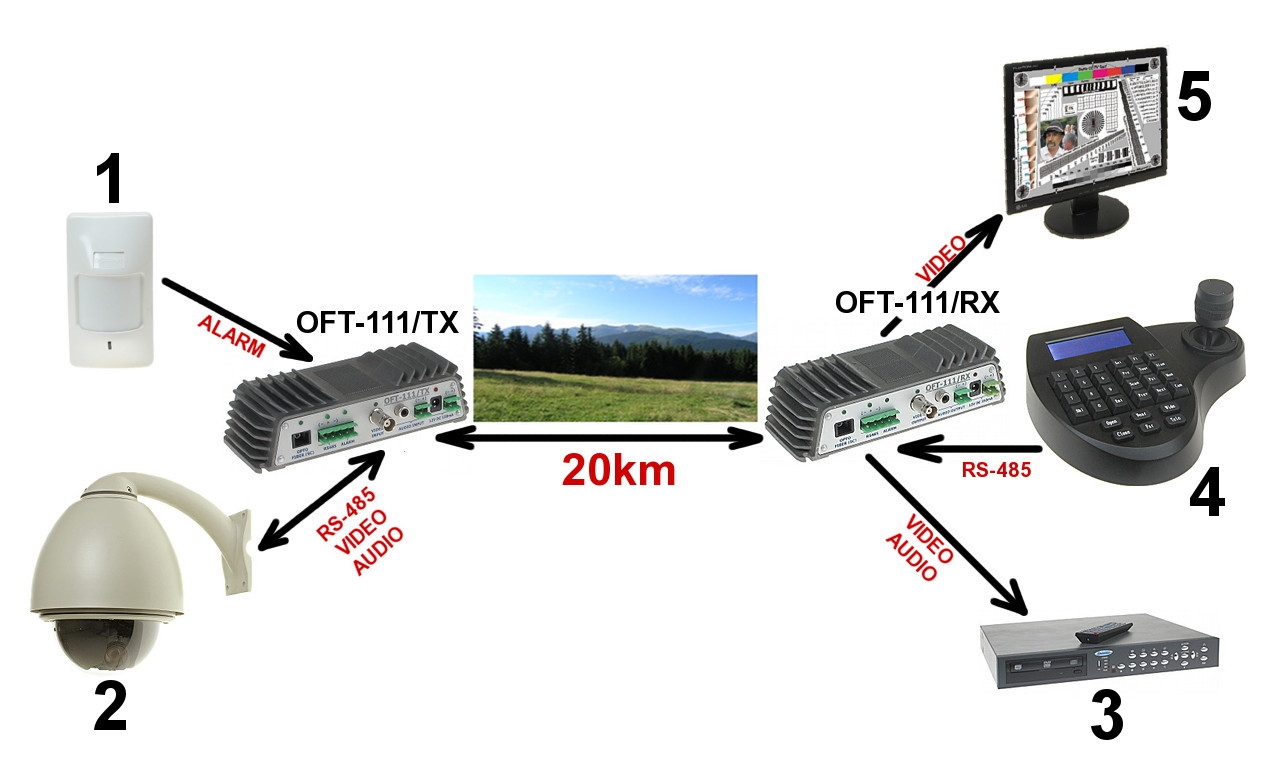

Umożliwiają transmisję 1 sygnału analogowego video, 1 sygnału audio, 1 kanału danych telemetrycznych (RS-485) oraz posiadają 1-kanałowy moduł alarmowy.
.
Do transmisji wykorzystują pojedyncze włókno jednomodowe.
Kierunek przełączany jest automatycznie w zależności od tego gdzie zostanie przyłożony sygnał RS-485 (w odbiorniku czy nadajniku).
Sygnał optyczny jest transmitowany i odbierany w II i III oknie transmisyjnym 1310/1550 nm.
Specyfikacja:
| Rodzaj urządzenia: | Nadajnik |
| Rodzaj złącza optycznego: | SC |
| Liczba włókien: | 1 szt. |
| Zalecane włókno: | Jednomodowe 9/125 µm (G652) |
| Zasięg transmisji: | 20 km |
| Liczba kanałów wideo: | 1x PAL/SECAM/NTSC |
| Typ złącz wideo: | BNC |
| Rozdzielczość video: | 8 bit |
| Pasmo video: | 6.5 MHz (-3dB) |
| Napięcie wejściowe video / impedancja: | 1 Vpp / 75 Ω |
| Wejście Audio: | 1 szt. |
| Typ złącz audio: | RCA (CINCH) / Zaciski kablowe |
| Napięcie wejściowe audio: | 1.5 Vpp |
| Impedancja wejściowa/wyjściowa audio: | 239 kΩ / 32 Ω |
| Pasmo audio: | 30 Hz … 14 kHz (-3dB) |
| Rozdzielczość audio: | 10 bit |
| Sygnał RS-485: | Dwukierunkowy RS-485 (half duplex) |
| Kierunek transmisji RS-485: | OFT-111/RX … OFT-111/TX |
| Maksymalna przepływność RS-485: | 1000 kbit/s |
| Jitter kanału RS-485: | 80 ns |
| Nadajnik / odbiornik optyczny: | Laser Fabry-Perot / dioda PIN |
| Długość fali optycznej: | 1310 ± 50 nm / 1550 ± 70 nm |
| Kodowanie: | 8 B / 10 B |
| Przepływność binarna: | 155 Mb/s |
| Średnia optyczna moc wyjściowa: | -10 dBm |
| Wybrane cechy: | |
| Zasilanie: | 12 V DC / 150 mA Gniazdo 2.1/5.5mm / zaciski kablowe |
| Pobór mocy: | < 1.7 W |
| Obudowa: | ZnAl – ekranowana |
| Temperatura pracy: | 0 °C … 50 °C |
| Diody LED: | Wskaźniki LED wyświetlające stan pracy urządzenia |
| Dopuszczalna względna wilgotność otoczenia: | 0 % … 95 % |
| Waga: | 0.800 kg |
| Wymiary: | 167 x 88 x 43 mm |
| Gwarancja: | 2 lata |
Pliki do pobrania:
| CE | Instrukcja PL | Instrukcja EN |
