Opis

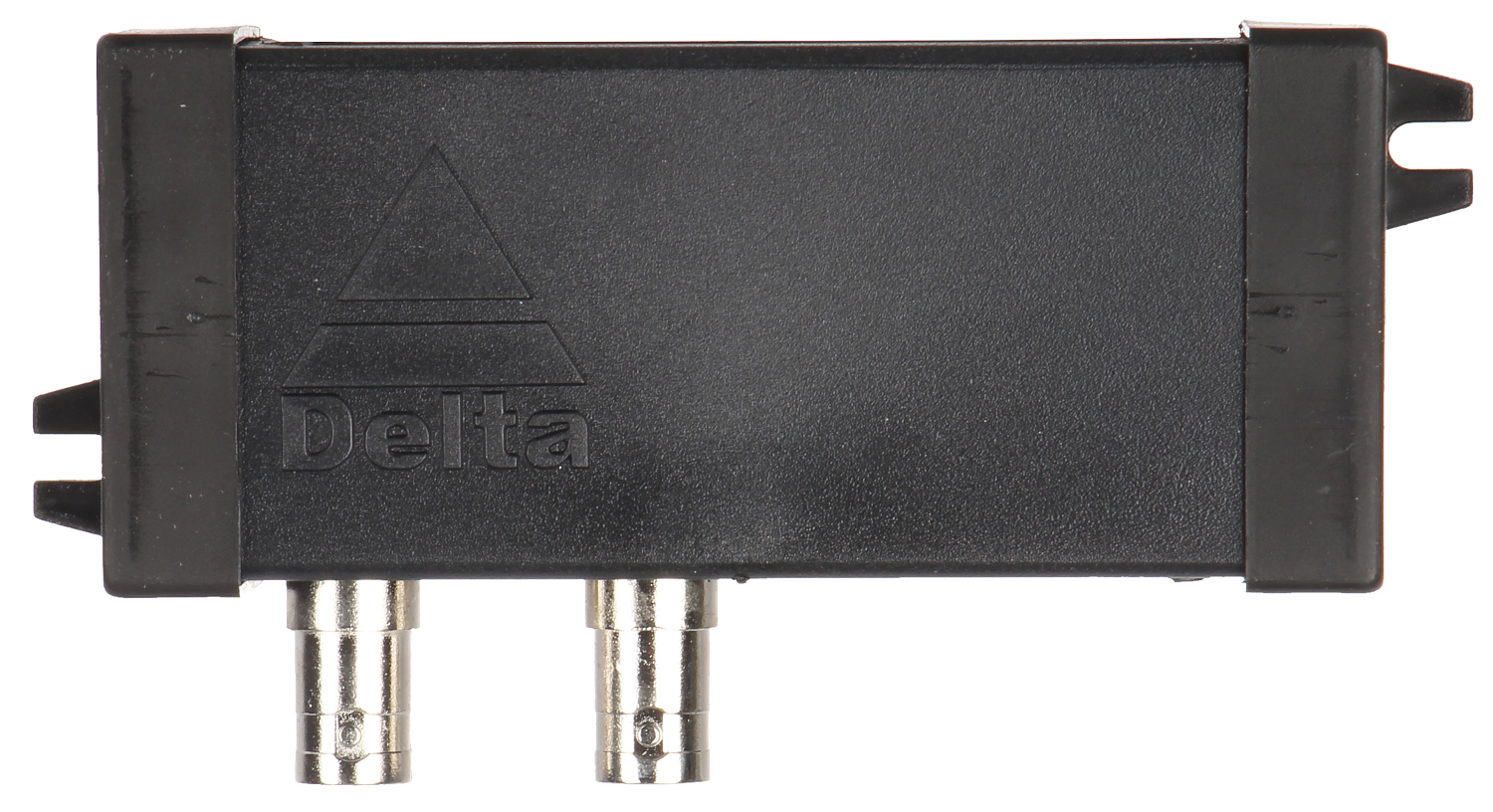

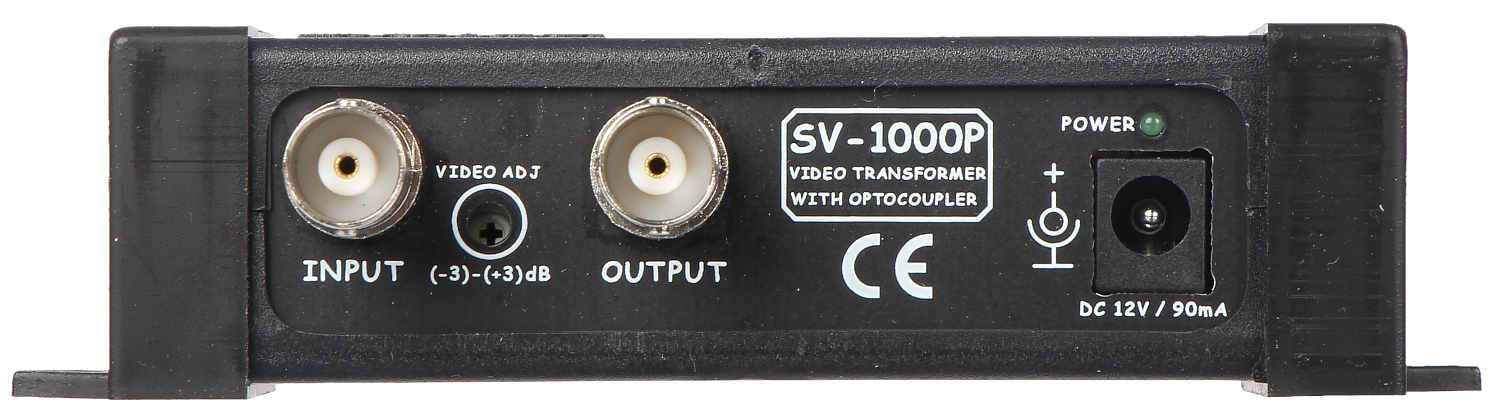

SEPARATOR WIDEO SV-1000P STANDARD: PAL,
SV-1000P przeznaczony jest do dodatkowego zabezpieczenia w instalacjach telewizji przemysłowej kamer i innych urządzeń chroniąc je przed różnicą potencjałów pomiędzy urządzeniami w instalacji
Urządzenie eliminuje zakłócenia przy przesyłaniu sygnału na odległość kilkuset metrów

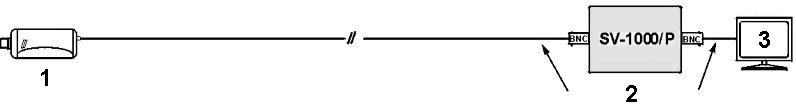

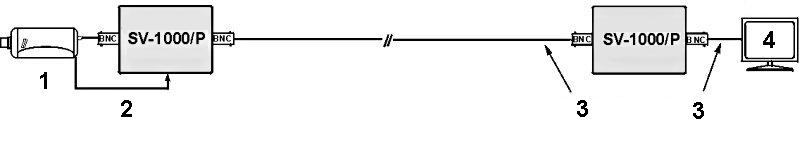

Podłączenie separatora wideo SV-1000P według poniższego schematu (rys.1) pozwala wyeliminować zakłócenia powstałe na skutek różnicy potencjałów pomiędzy masą kamery a masą monitora
Specyfikacja:
| Standard: | CVBS – PAL / NTSC |
| Liczba wejść: | 1 szt. BNC |
| Liczba wyjść: | 1 szt. BNC |
| Impedancja wejściowa: | 75 Ω |
| Impedancja wyjściowa: | 75 Ω |
| Separacja galwaniczna (optyczna) między wejściami a wyjściami sygnałowymi: | 1000 V szczytowe |
| Separacja galwaniczna między zasilaniem a wejściami i wyjściami sygnałowymi: | 1000 V szczytowe |
| Wzmocnienie regulowane: | -5 dB … +5 dB |
| Szerokość pasma: | 9 MHz / 1 Vpp |
| Zniekształcenia nieliniowe: | 0.75 % (f=3.58MHz, Vin=1Vpp) |
| Montaż: | Do ściany |
| Zasilanie: | 12 V DC / 80 mA |
| Waga: | 0.095 kg |
| Wymiary: | 61 x 120 x 30 mm |
| Producent / Marka: | DELTA |
| Gwarancja: | 3 lata |
Pliki do pobrania:
| CE | Instrukcja PL | Instrukcja EN |
