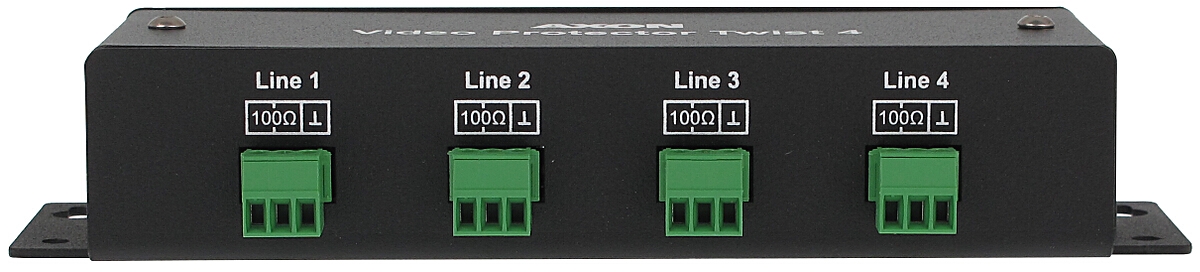

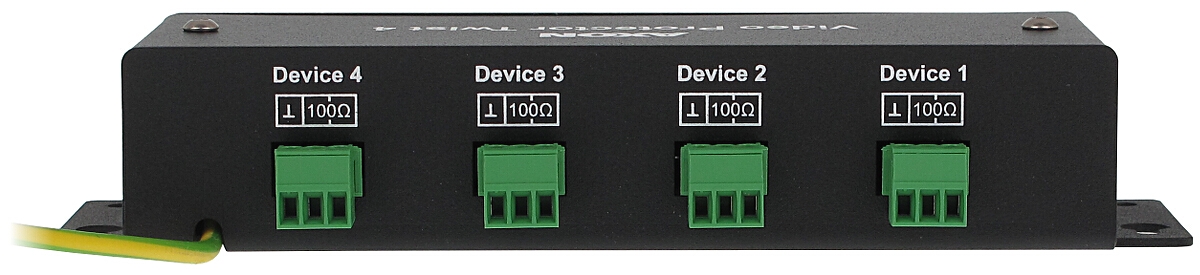

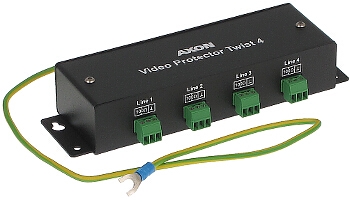

OGRANICZNIK PRZEPIĘĆ AXON-VIDEO/TWIST-4
AXON-VIDEO/TWIST-4 przeznaczony jest do ochrony przeciwprzepięciowej kamer i rejestratorów analogowych w systemach CCTV wykorzystujących skrętkę komputerową do przesyłu sygnału wizyjnego.
.
Urządzenie jest rozbudowanym elementem ochronnym zawierającym dwustopniowe zabezpieczenie.
Pierwszy stopień wykorzystuje wysokoprądowe elementy gazowe, ogranicza przepięcia pojawiające się pomiędzy linią transmisyjną a PE i odprowadza ładunek zakłócający do ziemi.
Jako elementy łączeniowe zastosowano odłączane złącza zaciskowe.
Stopień drugi zawiera szybkie elementy półprzewodnikowe, które eliminują przepięcia mogące wystąpić pomiędzy przewodami w linii transmisyjnej.
Specyfikacja:
| Liczba kanałów: | 4 niezależne kanały |
| Dopuszczalna wartość napięcia znamionowego: | 6 V |
| Napięcie maksymalne: | 10 V |
| Napięcie protekcji linia-uziem: | ≤ 1000 V – 1.2 / 50 µs |
| Napięcie protekcji linia-linia [C3]: | ≤ 16 V – 1 kV/µs |
| Nominalny prąd wyładowczy (linia-uziemienie) [C2]: | 5 kA – 8 / 20 µs |
| Nominalny prąd wyładowczy (linia-linia): | 25 kA – 10 / 1000 µs |
| Impedancja szeregowa linii: | ≤ 2 Ω |
| Pasmo przenoszenia: | 0 … 30 MHz |
| Obudowa: | Metalowa, czarna |
| Złącza: | 8 x potrójny zacisk śrubowy, odłączany, rozstaw 3.5 mm |
| Parametry ochrony: | Zgodne z PN-EN61643-21 |
| Waga: | 0.31 kg |
| Wymiary: | 167 x 69 x 30 mm |
| Gwarancja: | 2 lata |
