Opis

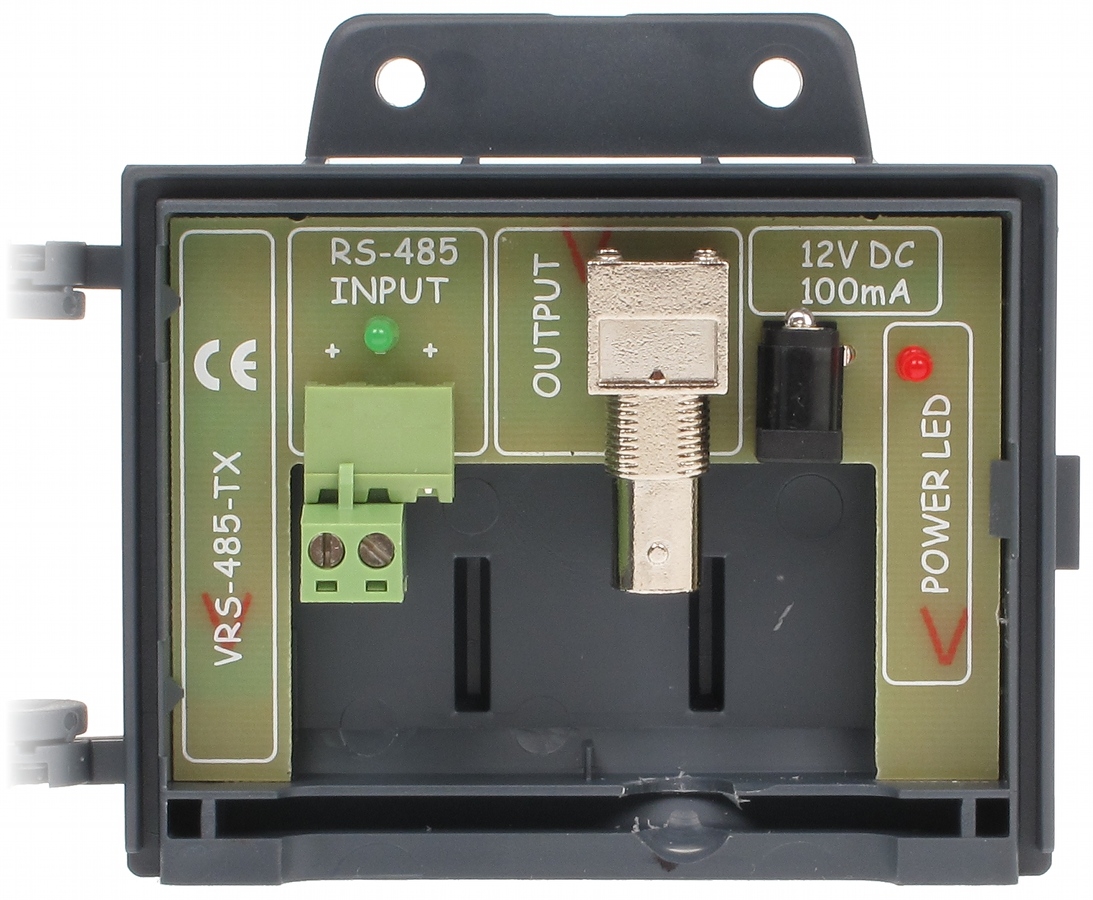

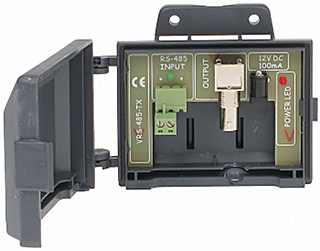

NADAJNIK RS-485 VRS-485/TX
Zestaw nadajnik VRS-485/TX oraz odbiornik VRS-485/RX umożliwia transmisję sygnału RS-485 po łączach przystosowanych do przesyłu analogowego sygnału wideo (np. kabel koncentryczny, urządzenia do bezprzewodowej transmisji wideo oraz światłowodowe konwertery sygnału wideo).

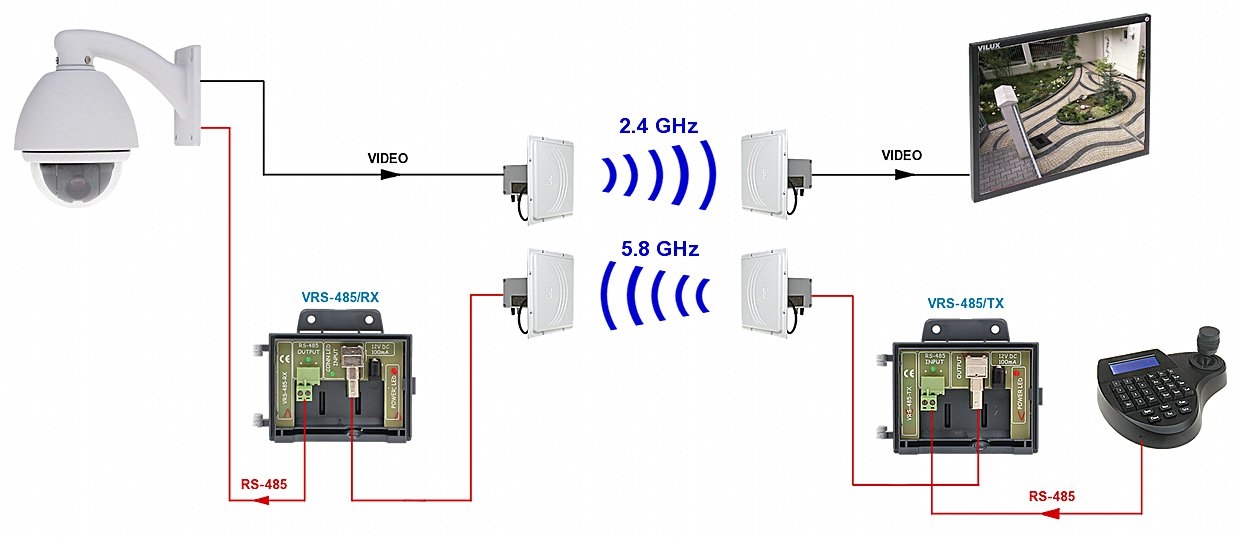

Urządzenia idealnie sprawdzają się w sytuacjach gdzie nie ma możliwości poprowadzenia dodatkowego okablowania, a sygnał RS-485 chcemy przesłać bezprzewodowo za pomocą analogowych zestawów nadawczo odbiorczego (np. VID-5).
Wówczas w nadajniku VID-5 do wejścia wideo podłączamy nadajnik VRS-485/TX, natomiast w odbiorniku VID-5 do wyjścia wideo podłączamy odbiornik VRS-485/RX.
W przypadku gdy chcemy zarówno sygnał wideo jak i RS-485 przesyłać bezprzewodowo za pomocą analogowych zestawów nadawczo odbiorczych, najlepiej zastosować różne pasma dla sygnału video i RS-485 (różne zestawy, np. VID-5 i VID-7).
.
Takie rozwiązanie gwarantuje brak wzajemnych zakłóceń nadajników i odbiorników dla obu sygnałów.
Specyfikacja:
| Wejście: | RS-485 |
| Liczba wejść: | 1 szt. |
| Wyjście: | RF / 75 Ω |
| Liczba wyjść: | 1 szt. |
| Napięcie wyjściowe sygnału: | 750 mVpp |
| Złącza: | Zaciski kablowe BNC |
| Zasięg transmisji: | 1200 m (wyjście RS-485) 800 m Kabel koncentryczny |
| Prędkość transmisji: | 115 kbit/s |
| Złącze zasilania: | 2.1/5.5 DC |
| Temperatura pracy: | 0 ° … 50 ° |
| Zasilanie: | 9 … 12 V DC / 100 mA (brak zasilacza w zestawie) |
| Waga: | 0.09 kg |
| Wymiary: | 118 x 92 x 37 |
| Gwarancja: | 2 lata |
Pliki do pobrania:
| CE | Instrukcja PL | Instrukcja EN |
